进口轴承FAG 11204TV轴承
[来源：天津赛美瑞轴承贸易有限公司] [作者：管理员] [日期：2016-06-30 15:02] [热度：]
11204TV轴承规格[尺寸，参数]
|
所属品牌 (Brand) |
德国FAG轴承 | |
|
轴承类型 (Series) |
调心球轴承 | |
|
轴承型号 (Bearing NO) |
型号 | 11204TV |
| 新型号 | 11204-TVH | |
| 旧型号 | 11204TV | |
|
基本尺寸 (Basic size) 单位：mm |
d（内径） | 20 |
| D（外径） | 47 | |
| B（厚度或高度） | 14 | |
| r(min) | 1 | |
| d1 | 29.2 | |
| D1 | 38.1 | |
| Bi | 40 | |
| 其他参数 | e | 0.28 |
| Y0 | 2.34 | |
| Y1 | 2.24 | |
| Y2 | 3.46 | |
|
额定负荷 (Basic load ratings) 单位：N（牛） |
基本额定动载荷，径向(Cr) | 10100 |
| 基本额定静载荷，径向(Cor) | 2600 | |
|
转速 (Limiting Speeds(rpm)) |
极限速度（nG） | 13000 |
| 疲劳极限载荷,径向（Cur） | 161 | |
| 重量(Mass) | 0.085 kg | |
| 详细信息(Detail) | 调心球轴承,加宽内圈 | |
11204TV轴承图纸[结构，样本]

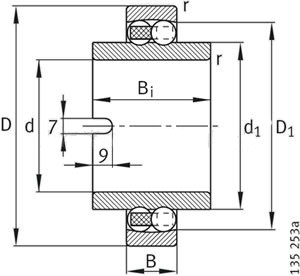

结构图：
样本图：
11204TV轴承相关资料
FAG 11204TV轴承属于调心球轴承，基本规格：20 x 47 x 14 mm
