转盘轴承的四种结构形式及代号的构成讲解
[来源：天津赛美瑞轴承贸易有限公司] [作者：管理员] [日期：2019-06-12 09:20] [热度：]

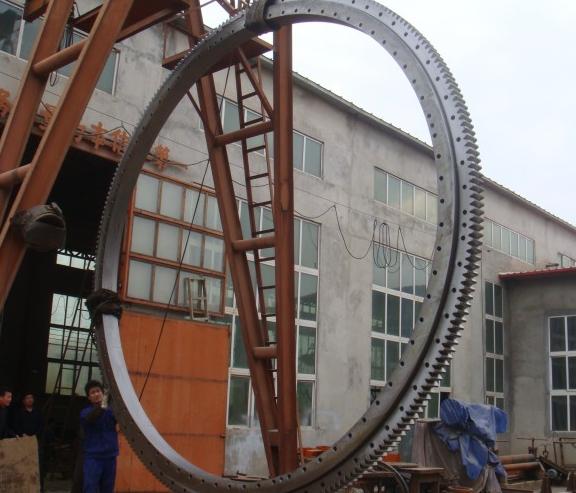

天津赛美瑞轴承贸易有限公司技术新闻：转盘轴承是一种能够同时承受较大的轴向负荷、径向负荷和倾覆力矩等综合载荷的特殊结构的中大型轴承。
一般情况下，转盘轴承自身带有安装孔、润滑油孔和密封装置，可以满足各种不同工况条件下工作的各类主机的不同需求；另一方面，转盘轴承本身具有结构紧凑、引导旋转方便、安装简便和维护容易等特点，被广泛用于起重运输机械、冶金机械、采掘机械、建筑工程机械、港口机械和自动化装配线等中大型回转装置上。
赛美瑞转盘轴承根据不同的结构形式可以分为四点接触球转盘轴承、双排异径球转盘轴承、交叉圆柱滚子转盘轴承和三排圆柱滚子组合转盘轴承等不同的结构形式；上述各类轴承按其是否带齿、带齿的分布部位又分为无齿式、外齿式和内齿式等不同结构。 转盘轴承根据不同的结构特点可分别满足各种不同负荷条件下工作主机的需求。其中，四点接触球转盘轴承具有较高的动负荷能力，交叉圆柱滚子转盘轴承具有较高的静负荷能力，三排圆柱滚子组合转盘轴承由于把承载能力的提高引向轴承的高度方向，各种载荷又分别由不同滚道和滚子组承受，所以在同等受力条件下，其轴承的直径可大大缩小，因而具有使主机更为紧凑的特点，是一种高承载能力的转盘轴承。 转盘轴承的代号表示法
一、代号的构成 轴承代号由基本代号和后置代号组成。
二、基本代号的构成 基本代号分为三部分，前部为结构型式和传动型式代号，中部为滚动体直径（对两排以上滚动体的轴承为最大滚动体直径），后部为滚动体中心圆直径（对两排以上滚动体的轴承为最大滚动体中心圆直径） 1、结构型式代号按表1的规定。 01 四点接触球轴承 02 双排异径球轴承 11 交叉圆柱滚子轴承 13 三排圆柱滚子组合轴承 2、传动型式代号按表2的规定。 0 无齿式 1 渐开线圆柱齿轮外齿较小模数 2 渐开线圆柱齿轮外齿较大模数 3 渐开线圆柱齿轮内齿较小模数 4 渐开线圆柱齿轮内齿较大模数 3基本代号编制规则 基本代号编排时，结构型式代号和传动型式代号连写，前部、中部和后部之间用“.”隔开。
如遇到不明白的情况，可以向赛美瑞公司技术人员咨询，赛美瑞将会一一为您解答疑惑。
一般情况下，转盘轴承自身带有安装孔、润滑油孔和密封装置，可以满足各种不同工况条件下工作的各类主机的不同需求；另一方面，转盘轴承本身具有结构紧凑、引导旋转方便、安装简便和维护容易等特点，被广泛用于起重运输机械、冶金机械、采掘机械、建筑工程机械、港口机械和自动化装配线等中大型回转装置上。
赛美瑞转盘轴承根据不同的结构形式可以分为四点接触球转盘轴承、双排异径球转盘轴承、交叉圆柱滚子转盘轴承和三排圆柱滚子组合转盘轴承等不同的结构形式；上述各类轴承按其是否带齿、带齿的分布部位又分为无齿式、外齿式和内齿式等不同结构。 转盘轴承根据不同的结构特点可分别满足各种不同负荷条件下工作主机的需求。其中，四点接触球转盘轴承具有较高的动负荷能力，交叉圆柱滚子转盘轴承具有较高的静负荷能力，三排圆柱滚子组合转盘轴承由于把承载能力的提高引向轴承的高度方向，各种载荷又分别由不同滚道和滚子组承受，所以在同等受力条件下，其轴承的直径可大大缩小，因而具有使主机更为紧凑的特点，是一种高承载能力的转盘轴承。 转盘轴承的代号表示法
一、代号的构成 轴承代号由基本代号和后置代号组成。
二、基本代号的构成 基本代号分为三部分，前部为结构型式和传动型式代号，中部为滚动体直径（对两排以上滚动体的轴承为最大滚动体直径），后部为滚动体中心圆直径（对两排以上滚动体的轴承为最大滚动体中心圆直径） 1、结构型式代号按表1的规定。 01 四点接触球轴承 02 双排异径球轴承 11 交叉圆柱滚子轴承 13 三排圆柱滚子组合轴承 2、传动型式代号按表2的规定。 0 无齿式 1 渐开线圆柱齿轮外齿较小模数 2 渐开线圆柱齿轮外齿较大模数 3 渐开线圆柱齿轮内齿较小模数 4 渐开线圆柱齿轮内齿较大模数 3基本代号编制规则 基本代号编排时，结构型式代号和传动型式代号连写，前部、中部和后部之间用“.”隔开。
如遇到不明白的情况，可以向赛美瑞公司技术人员咨询，赛美瑞将会一一为您解答疑惑。
